快速背带门怎样使用位置互感器控制柔性背带门升降位置 2019-05-16

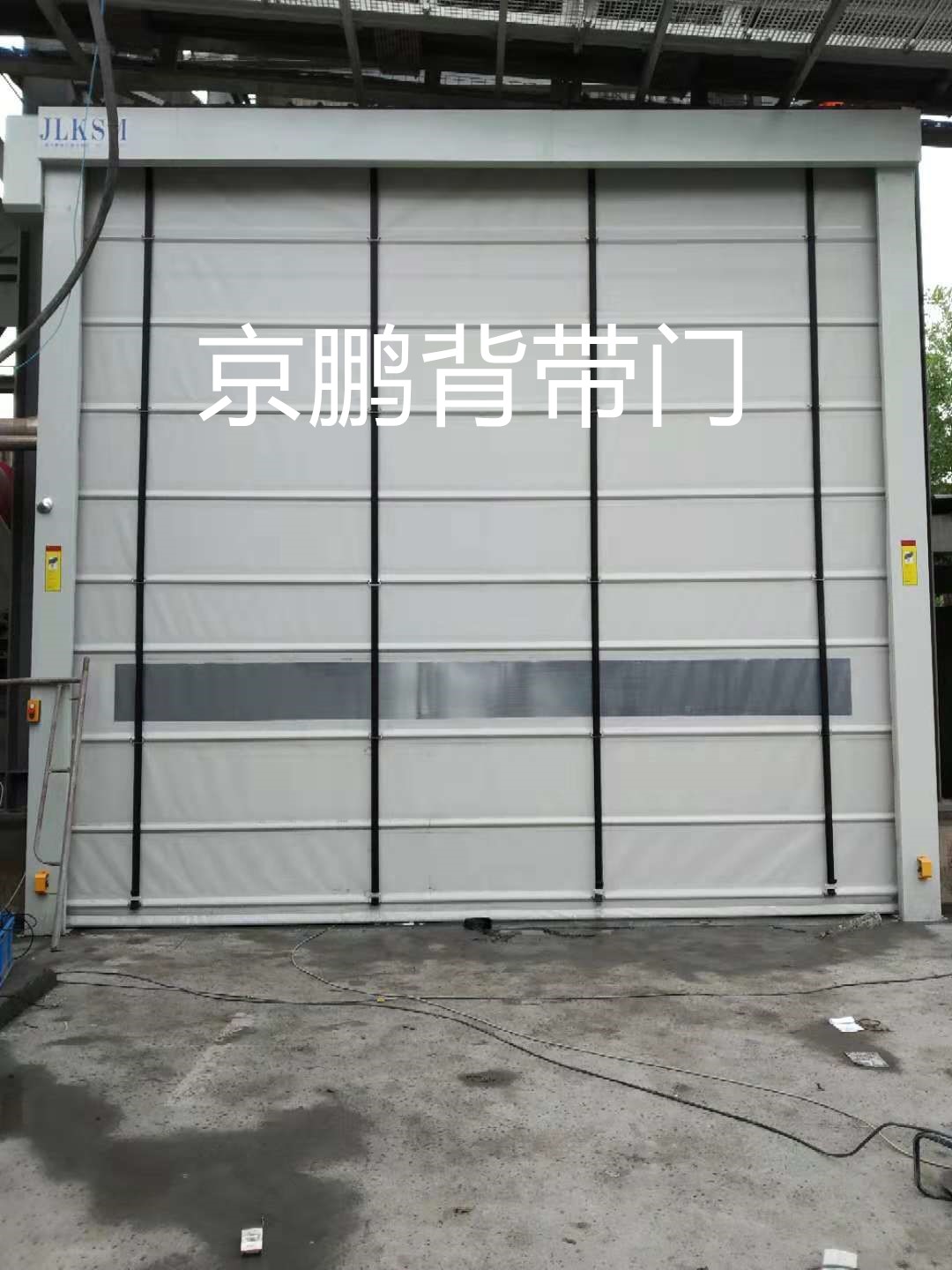

     快速背带门上海京鹏制造;
     控制柔性背带门的升降上下位置哪些方法呢?编码器控制控制模式、有行程开关控制控制模式、行程开关+编码器控制组合模式。京鹏小编以编码器为例解说上下限位设定的几个关注要点。
一、变频器使用编码器定位:先按急停,将转换开关调到手动状态才可定位。
1、柔性背带门变频器控制模式改为编码器模式(C155=2),把编码器线与电箱连接好。(如未连接或线路短路变频器会显示A.CL报警提示)。
2、确定编码器安装在左侧或右侧安装。出厂设定为左侧C156=0(如安装在右侧把C156=1)。
3、柔性背带门变频器设为学习模式。进行下限及上限定位,设定C168=1。
4、下限设定:点动下降按钮,调整快速卷帘门门体到下限位置。按下急停按钮,再按住下降按钮5秒。变频器出现ATO提示,下限设定确认完毕。
5、上限设定:点动上升按钮,调整快速卷帘门门体到上限位置。按下急停按钮,再按住上升按钮5秒。变频器出现ATO提示,上限设定确认完毕。
(如需要半开/全开功能,设置C158=1。将面板转换开关调整在半开状态设置半开上限,在全开状态设置全开上限,操作方法相同)。
6、限位设定完毕,修改C168=0,松开急停键,按上升键快速卷帘门门体立时可自动运行。
柔性背带门变频器具有两种操作模式,分别为正交编码模式和限位开关模式。
1、取代原有的采用外接PLC或单片机控制变频器的传统方式。 整个系统只有一个专用变频器,大大减小了硬件体积,降低 了成本;同时提高了系统安全性。
2、具有丰富的硬件端子及端子功能,可满足用户多个需求。8个输入端子,5个输出端子,1个继电器端子(可直接控制电机抱闸),1个正交编码器接口(使用限位开关模式时,亦可用于接上下限位开关)。
3.具有多种软硬件保护机制,能有效的保护系统及人身安全。具有变频器的通用保护功能。如输入缺相、输出缺相、过流、过压、过载等保护。运行方向错误保护、编码器断线故障保护、编码器异常、?故障保护等门机专用保护功能(正交编码器模式下有效)。
4.集成了柔性背带门控制专用功能,同时具有通用型变频器的功能。
5.操作灵活。可设置开关门频率及加减速时间,用于调节开关门的速度。
6.操作过程简单。在正交编码模式下,只需少量的操作步骤即可完成旭峰快速卷帘门的定位。
7.可设置用户使用时间。时间到达后,将不能再运行。只有正确输入密码后,方能解锁。

更多了解柔性背带门的相关知识,多多关注京鹏门业官网:www.shjinglian.com.公司垂询热线:400-820-3520
